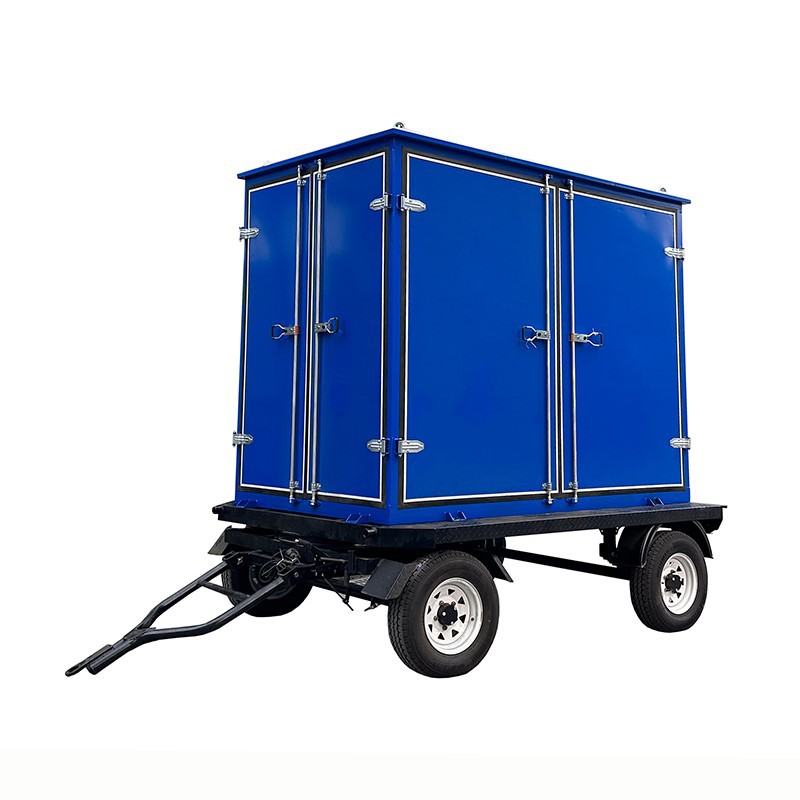

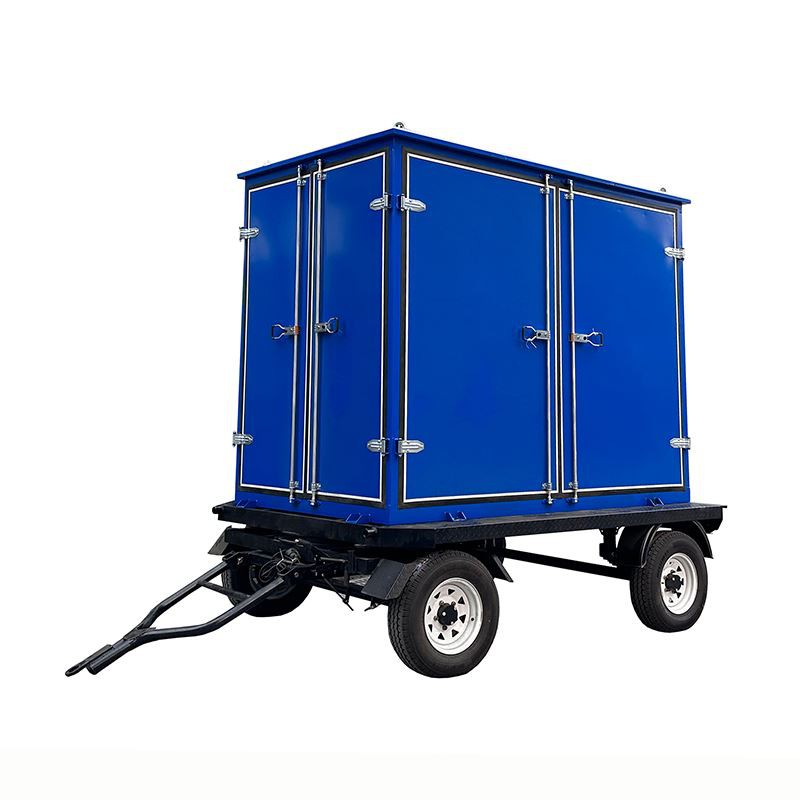

ZYD-M Outdoor Mobile Transformer Oil System טיהור שמן
ה-ZYD-Mמערכת לטיהור שמן שנאיהוא ציוד חיצוני נייד מקצועי לטיפול בשמן, המותקן על בסיס-עמיד בפני נזילות ומשולב עם נגרר לתפעול גמיש- באתר. תוך אימוץ טכנולוגיות מודרניות מתקדמות, הוא משמש בעיקר להתייבשות ולסילוק גז של שמן שנאים, כמו גם לטיהור של נוזלי בידוד חשמליים אחרים כגון נוזלי סיליקון.
מערכת זו יכולה לשפר ולשמור ביעילות על החוזק הדיאלקטרי של שמן בידוד על ידי הסרת מים חופשיים ומסיסים, אוויר וגזים חופשיים ומומסים, וזיהומים חלקיקים אחרים בשמן.
התקן ZYD-Mמערכת לטיהור שמן שנאימיועד לעיבוד נפט בתרחישים שונים, כולל סדנאות, מיכלי אחסון, ובאופן ישיר בשנאים (הן מופעלים והן נטולי אנרגיה). מעבר לטיהור שמן, הוא יכול לשמש גם כמקור ואקום עצמאי, המספק פונקציות מקצועיות של ייבוש ואקום ושימון ואקום לציוד חשמלי, תוך מענה מלא על-צורכי הטיפול בשמן באתר של פרויקטים שונים של הנדסת חשמל.
כדי לעמוד בדרישות היישום האישיות והמיוחדות של הלקוחות, פיתחנו סדרה שלמה של ציוד לטיפול בשמן שנאים, כולל:
- ZYD מטהר שמן שנאי ואקום כפול שלב
- ZYD-ציוד לסינון שמן שנאי אוטומטי מלא PLC
- ZYD-W ציוד לטיפול בנוזלים דיאלקטריים סגור לחלוטין
- ZYD-M Outdoor Mobile Transformer Oil Plant טיהור שמן
יתרונות ליבה
- הציוד מסופק במצב-מוכן-להפעלה, המאפשר הפעלה ושימוש מהירים ללא עבודת הרכבה נוספת.
- מיישמת הסרת גז, התייבשות וסינון מדויק עבור שמני בידוד שונים המשמשים בשנאים חשמליים ומפסקים.
- מצויד בשתי משאבות ואקום (משאבת ואקום ראשונית ומשאבת בוסטר Roots), המשפרת מאוד את דרגת הוואקום ומבטיחה שתכולת המים בשמן המטופל נמוכה מ-3 PPM.
- מוגדר עם מערכת בקרת-קצף אוטומטית כדי למנוע הפרעות קצף במהלך תהליך הטיפול בשמן ולהבטיח פעולה יציבה.
- מובנים-במכשירי בקרה ובטיחות משולבים, המספקים אבטחה תפעולית מירבית לשימוש- באתר.
- תהליך הסרת גז אופטימלי עם מקדם יעילות מעולה, המפחית ביעילות את צריכת החשמל הכוללת של הציוד.
- מאמצת בית מסנן סטנדרטי התואם מחסניות סינון של 5 מיקרון, 20 מיקרון ו-80 מיקרון, העומדות בדרישות סינון דיוק שונות.
- מממש פיקוח אוטומטי על דרגת הזיהום של מחסניות מסנן עדינות, מקל על החלפה ותחזוקה בזמן ומבטיח אפקט טיהור.
- יכול לבצע באופן עצמאי פינוי ואקום לציוד חשמלי כגון שנאים, וייבוש מלא בוואקום והזרקת שמן ואקום לציוד חשמלי בתנאי ואקום.
10. מצויד בבקר אוטומטי -נוזל אינפרא אדום כפול ובמגן אוטומטי ללחץ, התומך ב-150 שעות של פעולה מקוונת רציפה בלתי מאוישת עם אמינות ואוטומציה גבוהות.
11. מאמצת מערכת הגנה משולבת המחברת משאבת שמן, מחמם וחיישן מפלס הנוזל, מונעת למעשה חימום יבש, שאיבת סרק, דליפת שמן ונזילת חשמל; הציוד ייכבה אוטומטית במקרה של תקלה כלשהי כדי למנוע נזק משני.
12. תומך ב-עבודת קו חי באתר, ומשלב את הפונקציות של ייבוש ואקום ושימון ואקום, משפר מאוד את היעילות של-טיפול בשמן באתר ותחזוקת ציוד חשמלי.
תכונות אופציונליות
- פעולה אוטומטית לחלוטין הנשלטת על ידי סימנס המותג PLC (בקר לוגי ניתן לתכנות)
- מד זרימה לחישוב אוטומטי ורישום נפח שמן וזמן עבודה
- מד לחות בשמן רציף מקוון (דגם PTT-001)
- צג לחות וחלקיקים מקוונים רציפים ב-Oil Monitor (דגם PTT-M)
- מארז מתכתי עמיד בפני מזג אוויר למניעת גשם, שמש, אבק והשפעות חיצוניות אחרות
- סרנים בודדים/כפולים-נגרר מתאים לכביש לשימוש חיצוני גמיש יותר
- מד ואקום דיגיטלי של Pirani לתצוגה מדויקת של דרגות ואקום
- מכולה הובלה ימית באורך 20/40 רגל להובלה נוחה-למרחקים ומשלוח ימי
- מערכת התחדשות TPBZ עם מותג מיוחד של אדמה, שיכולה להסיר חומציות, בוצה, מוצרי ריקבון מסיסים אחרים של שמן ולמנוע שינוי צבע שמן
פרמטרים טכניים
|
פרמטרים |
יְחִידָה |
ZYD-M -30 |
ZYD-M -50 |
ZYD-M -100 |
ZYD-M -150 |
ZYD-M -200 |
ZYD-M -250 |
ZYD-M -300 |
|
|
קצב זרימה |
ליטר/דקה |
30 |
50 |
100 |
150 |
200 |
250 |
300 |
|
|
קצב זרימה |
L/H |
1800 |
3000 |
6000 |
9000 |
12000 |
15000 |
18000 |
|
|
ואקום עובד |
MPa |
-0.08 - -0.099 |
|||||||
|
לחץ עבודה |
MPa |
פחות או שווה ל-0.3 |
|||||||
|
טווח טמפרטורה |
תוֹאַר |
20 - 80 |
|||||||
|
כּוֹחַ |
AC380V/50HZ/3Ph 5 חוטים (ניתן להתאמה אישית) |
||||||||
|
רעש עבודה |
dB(A) |
68 |
70 |
70 |
75 |
75 |
75 |
75 |
|
|
כוח חימום |
קילוואט |
24 |
36 |
72 |
96 |
120 |
140 |
180 |
|
|
כוח מוחלט |
קילוואט |
27 |
40 |
80 |
104 |
130 |
150 |
196 |
|
|
כניסה/יציאה |
מ"מ |
φ25 |
φ32 |
Φ38 |
Φ45 |
φ50 |
φ60 |
φ63 |
|
|
מִשׁקָל |
ק"ג |
600 |
800 |
1200 |
1400 |
1500 |
1700 |
1900 |
|
|
בסך הכל |
L |
מ"מ |
1550 |
1650 |
1900 |
2000 |
2100 |
2150 |
2200 |
|
W |
מ"מ |
1100 |
1250 |
1350 |
1400 |
1500 |
1550 |
1600 |
|
|
H |
מ"מ |
1850 |
2000 |
2100 |
2050 |
2150 |
2150 |
2200 |
|
|
אינדקס לאחר סינון |
מתח התמוטטות |
kV |
גדול או שווה ל-75 |
||||||
|
תכולת לחות |
PPM |
פחות או שווה ל-3 |
|||||||
|
תוכן גז |
% |
פחות או שווה ל-0.1 |
|||||||
|
גודל טומאה |
מיקרון |
פחות או שווה ל-1 (ללא פחמן חופשי) |
|||||||
|
עֵרֶך |
% |
98 |
|||||||
|
נִקָיוֹן |
NAS1638 |
פחות או שווה ל-6 |
|||||||
